| Ονομασία μάρκας: | AWX |
| Αριθμός μοντέλου: | 70004 70005 70006 70007 70008 ACM |
| MOQ: | 10pcs |
| τιμή: | 0.1-0.4usd |
| Πληροφορίες συσκευασίας: | carton |
| Όροι πληρωμής: | Δ/Κ, D/Α, D/P, T/T, Western Union, MoneyGram |

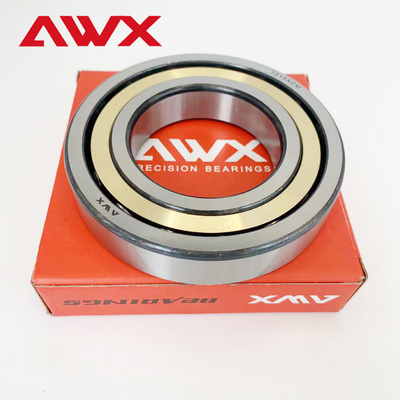

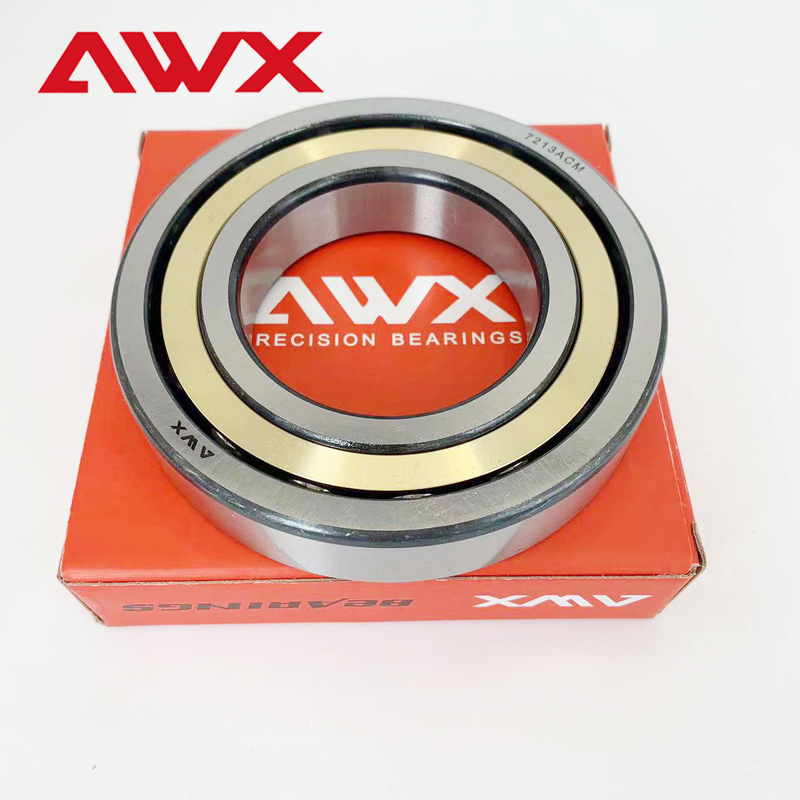

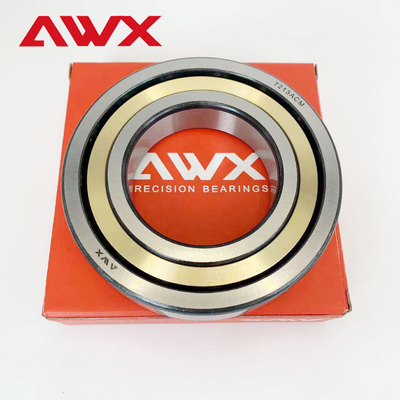

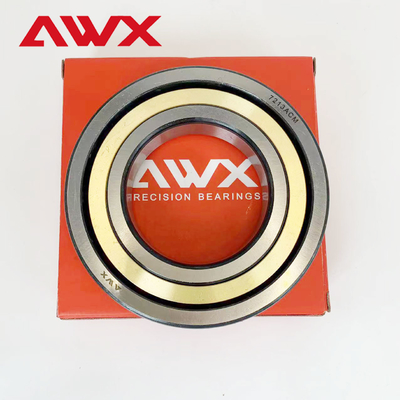

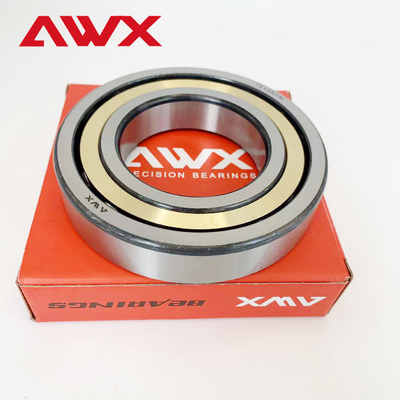

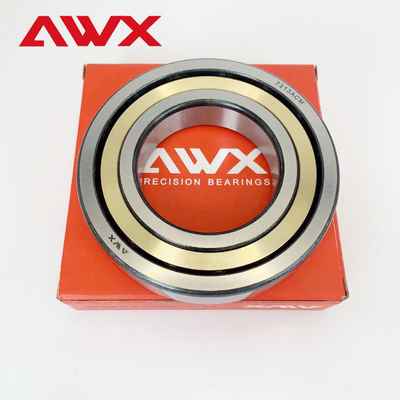

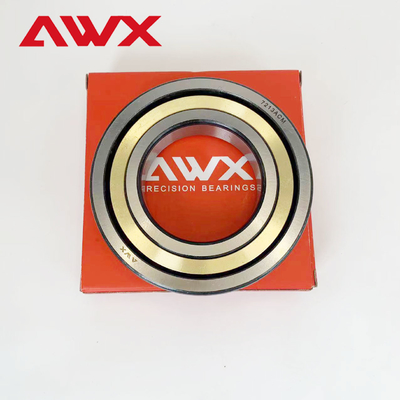

Το γωνιακό ρουλεμάν είναι ένας τύπος ρουλεμάν που μπορεί να αντέξει ένα μεγάλο μονοδιάστατο άξονο φορτίο.Η γραμμή σύνδεσης μεταξύ της χάλυβα μπάλα και το σημείο επαφής του ρυμουλκούμενου των εσωτερικών και εξωτερικών δακτυλίων σχηματίζει μια γωνία με την ακτινοβολία κατεύθυνσηΟι γωνίες επαφής χωρίζονται γενικά σε τρεις κατηγορίες: 15°, 30° και 40°, που αντιπροσωπεύονται από τα γράμματα C, A και B, αντίστοιχα..
Το μέγεθος του γωνιακού ρυμουλκούμενου επαφής μπορεί να προσαρμοστεί στην περιοχή από 30 mm έως 150 mm. Το ρυμουλκούμενο είναι κατασκευασμένο είτε από ρυμουλκούμενο χάλυβα είτε από ανοξείδωτο χάλυβα και η ποιότητα του μπορεί να είναι p5, p4, p2 ή p0.Το κλουβί του ρουλεμάν μπορεί να κατασκευαστεί από διαφορετικά υλικάΤο μοντέλο του ρουλεμπορίου είναι προαιρετικό και μπορεί να είναι είτε C, είτε A, είτε B.
Το υλικό του κλουβιού επιλέγεται με βάση τη μορφή ή τις συνθήκες χρήσης του ρουλεμπορίου.
Οι γωνιακοί ρουλεμάντες σφαίρας επαφής περιλαμβάνουν συνδυασμένους γωνιακούς ρουλεμάντες σφαίρας επαφής, διπλές σειρές γωνιακών ρουλεμάντων σφαίρας επαφής και ρουλεμάντες σφαίρας επαφής τεσσάρων σημείων.Τα γωνιακά ρουλεμάν χρησιμοποιούνται συνήθως σε βιομηχανικά μηχανήματα, όπως σπινθήρες μηχανών εργαλείων, ηλεκτρομηχανικοί εξοπλισμός, μηχανές συγκόλλησης και λοιπός μηχανικός εξοπλισμός.
Παράμετροι ρουλεμάν
| Τύπος ρουλεμάν | Περιοριστικές διαστάσεις | Βασική κατηγορία φορτίου | Περιορισμός ταχύτητας | |||||
| d | D | W | Αρ | Στ | Λιπαρά | Ελαιόλαδο | Βάρος | |
| (μμ) | (μμ) | (μμ) | (kN) | (kN) | (r/min) | (r/min) | (kg) | |
| 7000C | 10 | 26 | 8 | 5.3 | 2.45 | 47000 | 62000 | 0.021 |
| 7000AC | 10 | 26 | 8 | 5 | 2.35 | 34000 | 42000 | 0.021 |
| 7200C | 10 | 30 | 9 | 5 | 2.35 | 40000 | 54000 | 0.031 |
| 7200AC | 10 | 30 | 9 | 4.65 | 2.2 | 29000 | 37000 | 0.031 |
| 7001C | 12 | 28 | 8 | 5.8 | 2.95 | 40000 | 54000 | 0.024 |
| 7001AC | 12 | 28 | 8 | 5.4 | 2.75 | 29000 | 37000 | 0.024 |
| 7201C | 12 | 32 | 10 | 7.9 | 3.85 | 38000 | 50000 | 0.038 |
| 7201AC | 12 | 32 | 10 | 7.45 | 3.65 | 27000 | 34000 | 0.038 |
| 7002C | 15 | 32 | 9 | 6.6 | 3.7 | 35000 | 47000 | 0.035 |
| 7002AC | 15 | 32 | 9 | 6.1 | 3.45 | 26000 | 32000 | 0.035 |
| 7202C | 15 | 35 | 11 | 8065 | 4.55 | 33000 | 43000 | 0.048 |
| 7202AC | 15 | 35 | 11 | 8.1 | 4.25 | 24000 | 29000 | 0.048 |
| 7003C | 17 | 35 | 10 | 7.3 | 4.45 | 31000 | 41000 | 0.045 |
| 7003AC | 17 | 35 | 10 | 6.75 | 4.15 | 23000 | 28000 | 0.045 |
| 7203C | 17 | 40 | 12 | 10.9 | 5.9 | 29000 | 38000 | 0.07 |
| 7203AC | 17 | 40 | 12 | 10.2 | 5.5 | 21000 | 26000 | 0.07 |
| 7004C | 20 | 42 | 12 | 11.1 | 6.6 | 26000 | 35000 | 0.079 |
| 7004AC | 20 | 42 | 12 | 10.3 | 6.1 | 19000 | 24000 | 0.079 |
| 7204C | 20 | 47 | 14 | 15.5 | 9 | 24000 | 32000 | 0.112 |
| 7204AC | 20 | 47 | 14 | 14.5 | 8.4 | 17000 | 22000 | 0.112 |
| 7204 Β | 20 | 47 | 14 | 13.3 | 7.7 | 13000 | 17000 | 0.112 |
| 7005C | 25 | 47 | 12 | 12.3 | 8 | 23000 | 30000 | 0.091 |
| 7005AC | 25 | 47 | 12 | 11.3 | 7.4 | 17000 | 21000 | 0.091 |
| 7205C | 25 | 52 | 15 | 16.6 | 10.2 | 21000 | 28000 | 0.135 |
| 7205AC | 25 | 52 | 15 | 15.3 | 9.5 | 15000 | 19000 | 0.135 |
| 7205 Β | 25 | 52 | 15 | 14 | 8.7 | 12000 | 15000 | 0.135 |
| 7305Β | 25 | 62 | 17 | 22.9 | 13.3 | 10000 | 14000 | 0.243 |
| 7006C | 30 | 55 | 13 | 15.8 | 11 | 20000 | 26000 | 0.133 |
| 7006AC | 30 | 55 | 13 | 14.5 | 10.1 | 14000 | 18000 | 0.133 |
| 7206C | 30 | 62 | 16 | 23 | 14.7 | 18000 | 24000 | 0.208 |
| 7206AC | 30 | 62 | 16 | 21.3 | 13.7 | 13000 | 16000 | 0.208 |
| 7206 Β | 30 | 62 | 16 | 19.4 | 12.5 | 9600 | 13000 | 0.208 |
| 7306Β | 30 | 72 | 19 | 27.6 | 17.4 | 8700 | 12000 | 0.362 |
| 7007C | 35 | 62 | 14 | 19.1 | 13.7 | 17000 | 22000 | 0.17 |
| 7007AC | 35 | 62 | 14 | 17.5 | 12.6 | 12000 | 15000 | 0.17 |
| 7207C | 35 | 72 | 17 | 30.4 | 20.1 | 15000 | 20000 | 0.295 |
| 7207AC | 35 | 72 | 17 | 28.1 | 18.6 | 11000 | 14000 | 0.295 |
| 7207 Β | 35 | 72 | 17 | 25.6 | 17 | 8300 | 11000 | 0.295 |
| 7307Β | 35 | 80 | 21 | 32.5 | 20.2 | 7700 | 10000 | 0.475 |
| 7008C | 40 | 68 | 15 | 20.5 | 15.9 | 15000 | 20000 | 0.21 |
| 7008AC | 40 | 68 | 15 | 18.7 | 14.6 | 11000 | 14000 | 0.21 |
| 7208C | 40 | 80 | 18 | 36.4 | 25.2 | 14000 | 18000 | 0.382 |
| 7208AC | 40 | 80 | 18 | 33.6 | 23.3 | 10000 | 12000 | 0.382 |
| 7208Β | 40 | 80 | 18 | 30.6 | 21.3 | 7500 | 10000 | 0.382 |
| Τύπος ρουλεμάν | Περιοριστικές διαστάσεις | Βασική κατηγορία φορτίου | Περιορισμός ταχύτητας | |||||
| d | D | W | Αρ | Στ | Λιπαρά | Ελαιόλαδο | Βάρος | |
| (μμ) | (μμ) | (μμ) | (kN) | (kN) | (r/min) | (r/min) | (kg) | |
| 7308Β | 40 | 90 | 23 | 39.7 | 25.2 | 6900 | 9200 | 0.657 |
| 7408 Β | 40 | 110 | 27 | 64.9 | 40.4 | 5200 | 7200 | 1.23 |
| 7009C | 45 | 75 | 16 | 24.4 | 19.3 | 14000 | 18000 | 0.26 |
| 7009AC | 45 | 75 | 16 | 22.2 | 17.7 | 100000 | 12000 | 0.26 |
| 7209C | 45 | 85 | 19 | 40.8 | 28.7 | 13000 | 17000 | 0.43 |
| 7209AC | 45 | 85 | 19 | 37.7 | 26.6 | 9400 | 12000 | 0.43 |
| 7209 Β | 45 | 85 | 19 | 34.3 | 24.3 | 7000 | 9400 | 0.43 |
| 7309Β | 45 | 100 | 25 | 50.6 | 34.1 | 6200 | 8200 | 0.875 |
| 7010C | 50 | 80 | 16 | 26 | 21.9 | 13000 | 17000 | 0.29 |
| 7010AC | 50 | 80 | 16 | 23.6 | 20.1 | 9200 | 11000 | 0.29 |
| 7210C | 50 | 90 | 20 | 42.8 | 31.8 | 12000 | 16000 | 0.485 |
| 7210AC | 50 | 90 | 20 | 39.4 | 41.3 | 8500 | 11000 | 0.485 |
| 7210 Β | 50 | 90 | 20 | 37.535.7 | 26.7 | 6400 | 8500 | 0.485 |
| 7310 Β | 50 | 110 | 27 | 64.4 | 44.3 | 5500 | 7300 | 1.14 |
| 7410 Β | 50 | 130 | 31 | 90.2 | 60.4 | 4400 | 6000 | 1.92 |
| 7011C | 55 | 90 | 18 | 34.1 | 28.6 | 11000 | 15000 | 0.42 |
| 7011AC | 55 | 90 | 18 | 31.1 | 26.3 | 8300 | 10000 | 0.42 |
| 7211C | 55 | 100 | 21 | 52.9 | 40.2 | 11000 | 14000 | 0.635 |
| 7211AC | 55 | 100 | 21 | 48.7 | 37.1 | 7600 | 9500 | 0.635 |
| 7211 Β | 55 | 100 | 21 | 44.1 | 33.8 | 5700 | 7600 | 0.635 |
| 7311 Β | 55 | 120 | 29 | 74.3 | 52 | 5000 | 6700 | 1.45 |
| 7012C | 60 | 95 | 18 | 35 | 30.6 | 11000 | 14000 | 0.45 |
| 7012AC | 60 | 95 | 18 | 31.9 | 28.1 | 7700 | 9700 | 0.45 |
| 7212C | 60 | 110 | 22 | 64 | 49.5 | 9500 | 13000 | 0.82 |
| 7212AC | 60 | 110 | 22 | 58.9 | 45.7 | 6900 | 8600 | 0.82 |
| 7212 Β | 60 | 110 | 22 | 53.4 | 41.6 | 5100 | 6900 | 0.82 |
| 7312 Β | 60 | 130 | 31 | 84.9 | 60.3 | 4600 | 6200 | 1.81 |
| 7412 Β | 60 | 150 | 35 | 119 | 86.7 | 3700 | 5100 | 2.85 |
| 7013C | 65 | 100 | 18 | 37.1 | 34.3 | 10000 | 13000 | 0.47 |
| 7013AC | 65 | 100 | 18 | 33.7 | 31.4 | 7200 | 9000 | 0.47 |
| 7213C | 65 | 120 | 23 | 73.1 | 58.7 | 8900 | 12000 | 1.02 |
| 7213AC | 65 | 120 | 23 | 67.3 | 54.2 | 6400 | 8000 | 1.02 |
| 7213Β | 65 | 120 | 23 | 60.9 | 49.3 | 4800 | 6400 | 1.02 |
| 7313 Β | 65 | 140 | 33 | 96.1 | 69.3 | 4300 | 5800 | 2.22 |
| 7014C | 70 | 110 | 20 | 46.9 | 43 | 9200 | 12000 | 0.66 |
| 7014AC | 70 | 110 | 20 | 42.7 | 39.4 | 6600 | 8300 | 0.66 |
| 7214C | 70 | 125 | 24 | 75.9 | 60.2 | 8400 | 11000 | 1.12 |
| 7214AC | 70 | 125 | 24 | 69.8 | 55.6 | 6100 | 7600 | 1.12 |
| 7214 Β | 70 | 125 | 24 | 63.2 | 50.6 | 4600 | 6100 | 1.12 |
| 7314 Β | 70 | 150 | 35 | 108 | 78.9 | 4000 | 5400 | 2.7 |
| 7015C | 75 | 115 | 20 | 48 | 45.6 | 8700 | 11000 | 0.69 |
| 7015AC | 75 | 115 | 20 | 43.6 | 41.7 | 6300 | 7800 | 0.69 |
| 7215C | 75 | 130 | 25 | 86.1 | 70.6 | 8000 | 11000 | 1.23 |
| 7215AC | 75 | 130 | 25 | 79.2 | 65.2 | 5800 | 7200 | 1.23 |
Η γωνία επαφής μεταξύ των σφαιρών και της διαδρομής επιτρέπει την αποτελεσματική διαχείριση τόσο των ακτινικών όσο και των αξονικών δυνάμεων.Αυτό τα κάνει εξαιρετικά κατάλληλα για λειτουργίες υψηλής ταχύτητας που απαιτούν ανταποκρινόμενη διαχείριση και των δύο τύπων δυνάμεων..
Σε σύγκριση με τα τυποποιημένα ρυμουλκούμενα βαθιάς γραμμής, τα ρυμουλκούμενα με σχεδιασμό γωνιακής επαφής μπορούν να αντέξουν βαρύτερα φορτία, γεγονός που βελτιώνει την απόδοση σε απαιτητικά περιβάλλοντα.Είναι η ιδανική επιλογή για μηχανές που πρέπει να χειρίζονται σημαντικό βάρος χωρίς να συμβιβάζονται με την ταχύτητα ή την ακρίβεια.
Τα ρουλεμάν με σχεδιασμό γωνιακής επαφής έχουν χρησιμοποιηθεί σε ένα ευρύ φάσμα εφαρμογών, όπως μηχανήματα, εξαρτήματα αυτοκινήτων, αεροδιαστημικό και εξοπλισμό ακριβείας, όπως σπινδάλια, κιβώτια ταχυτήτων,και γεννήτριες τουρμπίνωνΗ ευελιξία αυτή εξασφαλίζει ότι μπορούν να χειριστούν ένα ευρύ φάσμα εργασιών με βέλτιστο τρόπο.
Τα ρουλεμάν με σχεδιασμό γωνιακής επαφής κατασκευάζονται από υψηλής ποιότητας χάλυβα ή κεραμικά υλικά που παρέχουν ανώτερη αντοχή στην φθορά, αντοχή και απόδοση.Είναι επίσης διαθέσιμα με διαφορετικά λιπαντικά όπως λίπος ή λάδι που βελτιστοποιεί τη μείωση της τριβής και τη θερμική απόδοση.
Διατίθενται με διαφορετικά σχέδια κλουβιών (μεταλλικό ή νάιλον), διευκολύνουν την ομαλή λειτουργία, μειώνουν την τριβή και μειώνουν τα επίπεδα θορύβου.Αυτό τους επιτρέπει να λειτουργούν ήσυχα χωρίς να αυξάνουν τη ρύπανση του περιβάλλοντος.
Τα ρουλεμάν με σχεδιασμό γωνιακής επαφής είναι διαθέσιμα σε διάφορες γωνίες επαφής όπως 15°, 25°, 40°. Αυτό επιτρέπει την προσαρμογή σε συγκεκριμένα χαρακτηριστικά φορτίου και συνθήκες λειτουργίας,αύξηση της αποτελεσματικότητας και της ακρίβειας, ενώ παράλληλα μειώνεται η πιθανότητα βλάβης του εξοπλισμού.
Τα ρυμουλκούμενα με σχεδιασμό γωνιακής επαφής μπορούν να προσφέρονται με διάφορους τύπους σφραγίδωσης όπως ανοιχτά, προστατευμένα ή σφραγισμένα.μειώνοντας έτσι το κόστος συντήρησης και αυξάνοντας την αποτελεσματικότητα.
1Μηχανή εργαλείου Σπιντέλ
Τα γωνιακά ρουλεμάν χρησιμοποιούνται σε εργαλεία μηχανών CNC, στροφεία και μηχανές άλεσης κ.λπ., για να υποστηρίξουν ταχύτατη και υψηλής ακρίβειας κίνηση.
2Μηχανή.
Τα γωνιακά ρουλεμάν είναι συνήθως σε κινητήρες υψηλής απόδοσης (όπως οι κινητήρες εφοδιασμού) που πρέπει να αντέχουν σε μεγάλα αξιωτικά φορτία.
3. Κιβώτιο ταχυτήτων
Το γωνιακό ρουλεμάν χρησιμοποιείται σε διάφορα συστήματα μετάδοσης τροχών για να βοηθήσει στην ομαλή μετάδοση ισχύος και υποστήριξη ακτινοειδών και αξονικών φορτίων.
4. Ρομποτική
Τα γωνιακά ρουλεμάν χρησιμοποιούνται στις αρθρώσεις και τα χέρια των ρομπότ για να παρέχουν υψηλή ακρίβεια και σταθερότητα και να αντέχουν δυναμικά φορτία.
5Αντλίες και συμπιεστές
Το γωνιακό ρουλεμάν χρησιμοποιείται σε αντλίες και συμπιεστές για την αποτελεσματική αντιμετώπιση της αξιακής πίεσης για τη βελτίωση της αποτελεσματικότητας της εργασίας.
6. Αυτοκινητοβιομηχανία
Το γωνιακό ρουλεμάν χρησιμοποιείται σε συστήματα βοηθητικού διεύθυνσης, διαφορικά και ρουλεμάν τροχών για τη βελτίωση του χειρισμού και της σταθερότητας.
7Αεροδιαστημική
Τα κρίσιμα εξαρτήματα, όπως οι κινητήρες αεροσκαφών και το μηχάνημα προσγείωσης, απαιτούν υψηλή αξιοπιστία και αντοχή.
8Ιατρικός εξοπλισμός
Το γωνιακό ρουλεμάν χρησιμοποιείται σε συστήματα απεικόνισης (όπως η μαγνητική τομογραφία) και χειρουργικό εξοπλισμό για να εξασφαλιστεί ακριβής κίνηση.
9Μηχανήματα εκτύπωσης
Το γωνιακό ρουλεμάν χρησιμοποιείται σε διάφορους εξοπλισμούς εκτύπωσης για να εξασφαλιστεί ο ακριβής χειρισμός υλικού.
10Άξονες ποδηλάτου
Χρησιμοποιείται σε ποδήλατα υψηλής απόδοσης για τη βελτιστοποίηση της απόδοσης και τη μείωση της τριβής.
11. Αιολικές ανεμογεννήτριες
Το γωνιακό ρουλεμάν χρησιμοποιείται στο σύστημα μεταφοράς των ανεμογεννήτριων για να αντέχει τα μεταβλητά φορτία από τον άνεμο.
12Συστήματα μεταφοράς
Το γωνιακό ρουλεμάν χρησιμοποιείται σε μεταγωγικές ζώνες και μηχανικές μεταδόσεις για να εξασφαλιστεί ακριβής ευθυγράμμιση και χειρισμό βαρέων φορτίων.
Συσκευασία του προϊόντος:
Το προϊόν αυτό θα συσκευαστεί σε ένα ανθεκτικό χαρτόνια για να εξασφαλιστεί η ασφαλή μεταφορά.Το ρουλεμάν θα τυλιχθεί σε προστατευτικό υλικό και θα τοποθετηθεί με ασφάλεια στο κέντρο του κουτιού για να αποφευχθεί οποιαδήποτε ζημιά κατά τη μεταφορά.
Ναυτιλία:
Το προϊόν αυτό θα αποσταλεί μέσω αξιόπιστης υπηρεσίας ταχυμεταφορών για να εξασφαλιστεί η έγκαιρη παράδοση.Οι πελάτες θα λάβουν έναν αριθμό παρακολούθησης για να παρακολουθήσουν την κατάσταση της αποστολής τους..
Ε: Ποια είναι η υπηρεσία σας μετά την πώληση και η εγγύηση;
Α: Υποσχόμαστε να αναλάβουμε τις ακόλουθες ευθύνες όταν βρεθούν ελαττωματικά προϊόντα:
1Οι αντικαταστάσεις θα σταλούν με τα προϊόντα της επόμενης παραγγελίας σας.
2Επιστροφή χρημάτων για ελαττωματικά προϊόντα, εάν το απαιτήσουν οι πελάτες.
Ε: Δέχεστε παραγγελίες ODM&OEM;
Α: Ναι, παρέχουμε υπηρεσίες ODM & OEM σε παγκόσμιους πελάτες, επίσης προσαρμόζουμε κουτί OEM και συσκευασία σύμφωνα με τις απαιτήσεις σας.
Ε: Ποιο είναι το MOQ;
Α: Το MOQ είναι 10pcs για τα τυποποιημένα προϊόντα. Για τα προσαρμοσμένα προϊόντα, το MOQ πρέπει να διαπραγματευτείτε εκ των προτέρων. Δεν υπάρχει MOQ για παραγγελίες δειγμάτων.
Ε:Πόσος είναι ο χρόνος παράδοσης;
Α: Ο χρόνος προετοιμασίας για παραγγελίες δειγμάτων είναι 3-5 ημέρες, για παραγγελίες χύδην είναι 5-15 ημέρες.
Ε: Προσφέρετε δωρεάν δείγματα;
Α: Ναι, προσφέρουμε δωρεάν δείγματα σε διανομείς και χονδρεμπόρους, ωστόσο οι πελάτες πρέπει να αναλάβουν το φορτίο.
Ε: Πώς μπορώ να παραγγείλω;
Α: 1. Ενημερώστε μας το μοντέλο, το εμπορικό σήμα και την ποσότητα, τον τρόπο αποστολής των ρουλεμάν και θα σας αναφέρουμε την καλύτερη τιμή μας.
2- Επιστολή τιμολόγησης που σας έχει παρασχεθεί και σας έχει αποσταλεί ως τιμή που συμφωνήθηκε από τα δύο μέρη.
3Πληρωμή μετά την επιβεβαίωση του PI και κανονίζουμε την παραγωγή.
4Το υπόλοιπο καταβάλλεται πριν από την αποστολή ή μετά από αντίγραφο του δελτίου φόρτωσης.
|
| Ονομασία μάρκας: | AWX |
| Αριθμός μοντέλου: | 70004 70005 70006 70007 70008 ACM |
| MOQ: | 10pcs |
| τιμή: | 0.1-0.4usd |
| Πληροφορίες συσκευασίας: | carton |
| Όροι πληρωμής: | Δ/Κ, D/Α, D/P, T/T, Western Union, MoneyGram |
Το γωνιακό ρουλεμάν είναι ένας τύπος ρουλεμάν που μπορεί να αντέξει ένα μεγάλο μονοδιάστατο άξονο φορτίο.Η γραμμή σύνδεσης μεταξύ της χάλυβα μπάλα και το σημείο επαφής του ρυμουλκούμενου των εσωτερικών και εξωτερικών δακτυλίων σχηματίζει μια γωνία με την ακτινοβολία κατεύθυνσηΟι γωνίες επαφής χωρίζονται γενικά σε τρεις κατηγορίες: 15°, 30° και 40°, που αντιπροσωπεύονται από τα γράμματα C, A και B, αντίστοιχα..
Το μέγεθος του γωνιακού ρυμουλκούμενου επαφής μπορεί να προσαρμοστεί στην περιοχή από 30 mm έως 150 mm. Το ρυμουλκούμενο είναι κατασκευασμένο είτε από ρυμουλκούμενο χάλυβα είτε από ανοξείδωτο χάλυβα και η ποιότητα του μπορεί να είναι p5, p4, p2 ή p0.Το κλουβί του ρουλεμάν μπορεί να κατασκευαστεί από διαφορετικά υλικάΤο μοντέλο του ρουλεμπορίου είναι προαιρετικό και μπορεί να είναι είτε C, είτε A, είτε B.
Το υλικό του κλουβιού επιλέγεται με βάση τη μορφή ή τις συνθήκες χρήσης του ρουλεμπορίου.
Οι γωνιακοί ρουλεμάντες σφαίρας επαφής περιλαμβάνουν συνδυασμένους γωνιακούς ρουλεμάντες σφαίρας επαφής, διπλές σειρές γωνιακών ρουλεμάντων σφαίρας επαφής και ρουλεμάντες σφαίρας επαφής τεσσάρων σημείων.Τα γωνιακά ρουλεμάν χρησιμοποιούνται συνήθως σε βιομηχανικά μηχανήματα, όπως σπινθήρες μηχανών εργαλείων, ηλεκτρομηχανικοί εξοπλισμός, μηχανές συγκόλλησης και λοιπός μηχανικός εξοπλισμός.
Παράμετροι ρουλεμάν
| Τύπος ρουλεμάν | Περιοριστικές διαστάσεις | Βασική κατηγορία φορτίου | Περιορισμός ταχύτητας | |||||
| d | D | W | Αρ | Στ | Λιπαρά | Ελαιόλαδο | Βάρος | |
| (μμ) | (μμ) | (μμ) | (kN) | (kN) | (r/min) | (r/min) | (kg) | |
| 7000C | 10 | 26 | 8 | 5.3 | 2.45 | 47000 | 62000 | 0.021 |
| 7000AC | 10 | 26 | 8 | 5 | 2.35 | 34000 | 42000 | 0.021 |
| 7200C | 10 | 30 | 9 | 5 | 2.35 | 40000 | 54000 | 0.031 |
| 7200AC | 10 | 30 | 9 | 4.65 | 2.2 | 29000 | 37000 | 0.031 |
| 7001C | 12 | 28 | 8 | 5.8 | 2.95 | 40000 | 54000 | 0.024 |
| 7001AC | 12 | 28 | 8 | 5.4 | 2.75 | 29000 | 37000 | 0.024 |
| 7201C | 12 | 32 | 10 | 7.9 | 3.85 | 38000 | 50000 | 0.038 |
| 7201AC | 12 | 32 | 10 | 7.45 | 3.65 | 27000 | 34000 | 0.038 |
| 7002C | 15 | 32 | 9 | 6.6 | 3.7 | 35000 | 47000 | 0.035 |
| 7002AC | 15 | 32 | 9 | 6.1 | 3.45 | 26000 | 32000 | 0.035 |
| 7202C | 15 | 35 | 11 | 8065 | 4.55 | 33000 | 43000 | 0.048 |
| 7202AC | 15 | 35 | 11 | 8.1 | 4.25 | 24000 | 29000 | 0.048 |
| 7003C | 17 | 35 | 10 | 7.3 | 4.45 | 31000 | 41000 | 0.045 |
| 7003AC | 17 | 35 | 10 | 6.75 | 4.15 | 23000 | 28000 | 0.045 |
| 7203C | 17 | 40 | 12 | 10.9 | 5.9 | 29000 | 38000 | 0.07 |
| 7203AC | 17 | 40 | 12 | 10.2 | 5.5 | 21000 | 26000 | 0.07 |
| 7004C | 20 | 42 | 12 | 11.1 | 6.6 | 26000 | 35000 | 0.079 |
| 7004AC | 20 | 42 | 12 | 10.3 | 6.1 | 19000 | 24000 | 0.079 |
| 7204C | 20 | 47 | 14 | 15.5 | 9 | 24000 | 32000 | 0.112 |
| 7204AC | 20 | 47 | 14 | 14.5 | 8.4 | 17000 | 22000 | 0.112 |
| 7204 Β | 20 | 47 | 14 | 13.3 | 7.7 | 13000 | 17000 | 0.112 |
| 7005C | 25 | 47 | 12 | 12.3 | 8 | 23000 | 30000 | 0.091 |
| 7005AC | 25 | 47 | 12 | 11.3 | 7.4 | 17000 | 21000 | 0.091 |
| 7205C | 25 | 52 | 15 | 16.6 | 10.2 | 21000 | 28000 | 0.135 |
| 7205AC | 25 | 52 | 15 | 15.3 | 9.5 | 15000 | 19000 | 0.135 |
| 7205 Β | 25 | 52 | 15 | 14 | 8.7 | 12000 | 15000 | 0.135 |
| 7305Β | 25 | 62 | 17 | 22.9 | 13.3 | 10000 | 14000 | 0.243 |
| 7006C | 30 | 55 | 13 | 15.8 | 11 | 20000 | 26000 | 0.133 |
| 7006AC | 30 | 55 | 13 | 14.5 | 10.1 | 14000 | 18000 | 0.133 |
| 7206C | 30 | 62 | 16 | 23 | 14.7 | 18000 | 24000 | 0.208 |
| 7206AC | 30 | 62 | 16 | 21.3 | 13.7 | 13000 | 16000 | 0.208 |
| 7206 Β | 30 | 62 | 16 | 19.4 | 12.5 | 9600 | 13000 | 0.208 |
| 7306Β | 30 | 72 | 19 | 27.6 | 17.4 | 8700 | 12000 | 0.362 |
| 7007C | 35 | 62 | 14 | 19.1 | 13.7 | 17000 | 22000 | 0.17 |
| 7007AC | 35 | 62 | 14 | 17.5 | 12.6 | 12000 | 15000 | 0.17 |
| 7207C | 35 | 72 | 17 | 30.4 | 20.1 | 15000 | 20000 | 0.295 |
| 7207AC | 35 | 72 | 17 | 28.1 | 18.6 | 11000 | 14000 | 0.295 |
| 7207 Β | 35 | 72 | 17 | 25.6 | 17 | 8300 | 11000 | 0.295 |
| 7307Β | 35 | 80 | 21 | 32.5 | 20.2 | 7700 | 10000 | 0.475 |
| 7008C | 40 | 68 | 15 | 20.5 | 15.9 | 15000 | 20000 | 0.21 |
| 7008AC | 40 | 68 | 15 | 18.7 | 14.6 | 11000 | 14000 | 0.21 |
| 7208C | 40 | 80 | 18 | 36.4 | 25.2 | 14000 | 18000 | 0.382 |
| 7208AC | 40 | 80 | 18 | 33.6 | 23.3 | 10000 | 12000 | 0.382 |
| 7208Β | 40 | 80 | 18 | 30.6 | 21.3 | 7500 | 10000 | 0.382 |
| Τύπος ρουλεμάν | Περιοριστικές διαστάσεις | Βασική κατηγορία φορτίου | Περιορισμός ταχύτητας | |||||
| d | D | W | Αρ | Στ | Λιπαρά | Ελαιόλαδο | Βάρος | |
| (μμ) | (μμ) | (μμ) | (kN) | (kN) | (r/min) | (r/min) | (kg) | |
| 7308Β | 40 | 90 | 23 | 39.7 | 25.2 | 6900 | 9200 | 0.657 |
| 7408 Β | 40 | 110 | 27 | 64.9 | 40.4 | 5200 | 7200 | 1.23 |
| 7009C | 45 | 75 | 16 | 24.4 | 19.3 | 14000 | 18000 | 0.26 |
| 7009AC | 45 | 75 | 16 | 22.2 | 17.7 | 100000 | 12000 | 0.26 |
| 7209C | 45 | 85 | 19 | 40.8 | 28.7 | 13000 | 17000 | 0.43 |
| 7209AC | 45 | 85 | 19 | 37.7 | 26.6 | 9400 | 12000 | 0.43 |
| 7209 Β | 45 | 85 | 19 | 34.3 | 24.3 | 7000 | 9400 | 0.43 |
| 7309Β | 45 | 100 | 25 | 50.6 | 34.1 | 6200 | 8200 | 0.875 |
| 7010C | 50 | 80 | 16 | 26 | 21.9 | 13000 | 17000 | 0.29 |
| 7010AC | 50 | 80 | 16 | 23.6 | 20.1 | 9200 | 11000 | 0.29 |
| 7210C | 50 | 90 | 20 | 42.8 | 31.8 | 12000 | 16000 | 0.485 |
| 7210AC | 50 | 90 | 20 | 39.4 | 41.3 | 8500 | 11000 | 0.485 |
| 7210 Β | 50 | 90 | 20 | 37.535.7 | 26.7 | 6400 | 8500 | 0.485 |
| 7310 Β | 50 | 110 | 27 | 64.4 | 44.3 | 5500 | 7300 | 1.14 |
| 7410 Β | 50 | 130 | 31 | 90.2 | 60.4 | 4400 | 6000 | 1.92 |
| 7011C | 55 | 90 | 18 | 34.1 | 28.6 | 11000 | 15000 | 0.42 |
| 7011AC | 55 | 90 | 18 | 31.1 | 26.3 | 8300 | 10000 | 0.42 |
| 7211C | 55 | 100 | 21 | 52.9 | 40.2 | 11000 | 14000 | 0.635 |
| 7211AC | 55 | 100 | 21 | 48.7 | 37.1 | 7600 | 9500 | 0.635 |
| 7211 Β | 55 | 100 | 21 | 44.1 | 33.8 | 5700 | 7600 | 0.635 |
| 7311 Β | 55 | 120 | 29 | 74.3 | 52 | 5000 | 6700 | 1.45 |
| 7012C | 60 | 95 | 18 | 35 | 30.6 | 11000 | 14000 | 0.45 |
| 7012AC | 60 | 95 | 18 | 31.9 | 28.1 | 7700 | 9700 | 0.45 |
| 7212C | 60 | 110 | 22 | 64 | 49.5 | 9500 | 13000 | 0.82 |
| 7212AC | 60 | 110 | 22 | 58.9 | 45.7 | 6900 | 8600 | 0.82 |
| 7212 Β | 60 | 110 | 22 | 53.4 | 41.6 | 5100 | 6900 | 0.82 |
| 7312 Β | 60 | 130 | 31 | 84.9 | 60.3 | 4600 | 6200 | 1.81 |
| 7412 Β | 60 | 150 | 35 | 119 | 86.7 | 3700 | 5100 | 2.85 |
| 7013C | 65 | 100 | 18 | 37.1 | 34.3 | 10000 | 13000 | 0.47 |
| 7013AC | 65 | 100 | 18 | 33.7 | 31.4 | 7200 | 9000 | 0.47 |
| 7213C | 65 | 120 | 23 | 73.1 | 58.7 | 8900 | 12000 | 1.02 |
| 7213AC | 65 | 120 | 23 | 67.3 | 54.2 | 6400 | 8000 | 1.02 |
| 7213Β | 65 | 120 | 23 | 60.9 | 49.3 | 4800 | 6400 | 1.02 |
| 7313 Β | 65 | 140 | 33 | 96.1 | 69.3 | 4300 | 5800 | 2.22 |
| 7014C | 70 | 110 | 20 | 46.9 | 43 | 9200 | 12000 | 0.66 |
| 7014AC | 70 | 110 | 20 | 42.7 | 39.4 | 6600 | 8300 | 0.66 |
| 7214C | 70 | 125 | 24 | 75.9 | 60.2 | 8400 | 11000 | 1.12 |
| 7214AC | 70 | 125 | 24 | 69.8 | 55.6 | 6100 | 7600 | 1.12 |
| 7214 Β | 70 | 125 | 24 | 63.2 | 50.6 | 4600 | 6100 | 1.12 |
| 7314 Β | 70 | 150 | 35 | 108 | 78.9 | 4000 | 5400 | 2.7 |
| 7015C | 75 | 115 | 20 | 48 | 45.6 | 8700 | 11000 | 0.69 |
| 7015AC | 75 | 115 | 20 | 43.6 | 41.7 | 6300 | 7800 | 0.69 |
| 7215C | 75 | 130 | 25 | 86.1 | 70.6 | 8000 | 11000 | 1.23 |
| 7215AC | 75 | 130 | 25 | 79.2 | 65.2 | 5800 | 7200 | 1.23 |
Η γωνία επαφής μεταξύ των σφαιρών και της διαδρομής επιτρέπει την αποτελεσματική διαχείριση τόσο των ακτινικών όσο και των αξονικών δυνάμεων.Αυτό τα κάνει εξαιρετικά κατάλληλα για λειτουργίες υψηλής ταχύτητας που απαιτούν ανταποκρινόμενη διαχείριση και των δύο τύπων δυνάμεων..
Σε σύγκριση με τα τυποποιημένα ρυμουλκούμενα βαθιάς γραμμής, τα ρυμουλκούμενα με σχεδιασμό γωνιακής επαφής μπορούν να αντέξουν βαρύτερα φορτία, γεγονός που βελτιώνει την απόδοση σε απαιτητικά περιβάλλοντα.Είναι η ιδανική επιλογή για μηχανές που πρέπει να χειρίζονται σημαντικό βάρος χωρίς να συμβιβάζονται με την ταχύτητα ή την ακρίβεια.
Τα ρουλεμάν με σχεδιασμό γωνιακής επαφής έχουν χρησιμοποιηθεί σε ένα ευρύ φάσμα εφαρμογών, όπως μηχανήματα, εξαρτήματα αυτοκινήτων, αεροδιαστημικό και εξοπλισμό ακριβείας, όπως σπινδάλια, κιβώτια ταχυτήτων,και γεννήτριες τουρμπίνωνΗ ευελιξία αυτή εξασφαλίζει ότι μπορούν να χειριστούν ένα ευρύ φάσμα εργασιών με βέλτιστο τρόπο.
Τα ρουλεμάν με σχεδιασμό γωνιακής επαφής κατασκευάζονται από υψηλής ποιότητας χάλυβα ή κεραμικά υλικά που παρέχουν ανώτερη αντοχή στην φθορά, αντοχή και απόδοση.Είναι επίσης διαθέσιμα με διαφορετικά λιπαντικά όπως λίπος ή λάδι που βελτιστοποιεί τη μείωση της τριβής και τη θερμική απόδοση.
Διατίθενται με διαφορετικά σχέδια κλουβιών (μεταλλικό ή νάιλον), διευκολύνουν την ομαλή λειτουργία, μειώνουν την τριβή και μειώνουν τα επίπεδα θορύβου.Αυτό τους επιτρέπει να λειτουργούν ήσυχα χωρίς να αυξάνουν τη ρύπανση του περιβάλλοντος.
Τα ρουλεμάν με σχεδιασμό γωνιακής επαφής είναι διαθέσιμα σε διάφορες γωνίες επαφής όπως 15°, 25°, 40°. Αυτό επιτρέπει την προσαρμογή σε συγκεκριμένα χαρακτηριστικά φορτίου και συνθήκες λειτουργίας,αύξηση της αποτελεσματικότητας και της ακρίβειας, ενώ παράλληλα μειώνεται η πιθανότητα βλάβης του εξοπλισμού.
Τα ρυμουλκούμενα με σχεδιασμό γωνιακής επαφής μπορούν να προσφέρονται με διάφορους τύπους σφραγίδωσης όπως ανοιχτά, προστατευμένα ή σφραγισμένα.μειώνοντας έτσι το κόστος συντήρησης και αυξάνοντας την αποτελεσματικότητα.
1Μηχανή εργαλείου Σπιντέλ
Τα γωνιακά ρουλεμάν χρησιμοποιούνται σε εργαλεία μηχανών CNC, στροφεία και μηχανές άλεσης κ.λπ., για να υποστηρίξουν ταχύτατη και υψηλής ακρίβειας κίνηση.
2Μηχανή.
Τα γωνιακά ρουλεμάν είναι συνήθως σε κινητήρες υψηλής απόδοσης (όπως οι κινητήρες εφοδιασμού) που πρέπει να αντέχουν σε μεγάλα αξιωτικά φορτία.
3. Κιβώτιο ταχυτήτων
Το γωνιακό ρουλεμάν χρησιμοποιείται σε διάφορα συστήματα μετάδοσης τροχών για να βοηθήσει στην ομαλή μετάδοση ισχύος και υποστήριξη ακτινοειδών και αξονικών φορτίων.
4. Ρομποτική
Τα γωνιακά ρουλεμάν χρησιμοποιούνται στις αρθρώσεις και τα χέρια των ρομπότ για να παρέχουν υψηλή ακρίβεια και σταθερότητα και να αντέχουν δυναμικά φορτία.
5Αντλίες και συμπιεστές
Το γωνιακό ρουλεμάν χρησιμοποιείται σε αντλίες και συμπιεστές για την αποτελεσματική αντιμετώπιση της αξιακής πίεσης για τη βελτίωση της αποτελεσματικότητας της εργασίας.
6. Αυτοκινητοβιομηχανία
Το γωνιακό ρουλεμάν χρησιμοποιείται σε συστήματα βοηθητικού διεύθυνσης, διαφορικά και ρουλεμάν τροχών για τη βελτίωση του χειρισμού και της σταθερότητας.
7Αεροδιαστημική
Τα κρίσιμα εξαρτήματα, όπως οι κινητήρες αεροσκαφών και το μηχάνημα προσγείωσης, απαιτούν υψηλή αξιοπιστία και αντοχή.
8Ιατρικός εξοπλισμός
Το γωνιακό ρουλεμάν χρησιμοποιείται σε συστήματα απεικόνισης (όπως η μαγνητική τομογραφία) και χειρουργικό εξοπλισμό για να εξασφαλιστεί ακριβής κίνηση.
9Μηχανήματα εκτύπωσης
Το γωνιακό ρουλεμάν χρησιμοποιείται σε διάφορους εξοπλισμούς εκτύπωσης για να εξασφαλιστεί ο ακριβής χειρισμός υλικού.
10Άξονες ποδηλάτου
Χρησιμοποιείται σε ποδήλατα υψηλής απόδοσης για τη βελτιστοποίηση της απόδοσης και τη μείωση της τριβής.
11. Αιολικές ανεμογεννήτριες
Το γωνιακό ρουλεμάν χρησιμοποιείται στο σύστημα μεταφοράς των ανεμογεννήτριων για να αντέχει τα μεταβλητά φορτία από τον άνεμο.
12Συστήματα μεταφοράς
Το γωνιακό ρουλεμάν χρησιμοποιείται σε μεταγωγικές ζώνες και μηχανικές μεταδόσεις για να εξασφαλιστεί ακριβής ευθυγράμμιση και χειρισμό βαρέων φορτίων.
Συσκευασία του προϊόντος:
Το προϊόν αυτό θα συσκευαστεί σε ένα ανθεκτικό χαρτόνια για να εξασφαλιστεί η ασφαλή μεταφορά.Το ρουλεμάν θα τυλιχθεί σε προστατευτικό υλικό και θα τοποθετηθεί με ασφάλεια στο κέντρο του κουτιού για να αποφευχθεί οποιαδήποτε ζημιά κατά τη μεταφορά.
Ναυτιλία:
Το προϊόν αυτό θα αποσταλεί μέσω αξιόπιστης υπηρεσίας ταχυμεταφορών για να εξασφαλιστεί η έγκαιρη παράδοση.Οι πελάτες θα λάβουν έναν αριθμό παρακολούθησης για να παρακολουθήσουν την κατάσταση της αποστολής τους..
Ε: Ποια είναι η υπηρεσία σας μετά την πώληση και η εγγύηση;
Α: Υποσχόμαστε να αναλάβουμε τις ακόλουθες ευθύνες όταν βρεθούν ελαττωματικά προϊόντα:
1Οι αντικαταστάσεις θα σταλούν με τα προϊόντα της επόμενης παραγγελίας σας.
2Επιστροφή χρημάτων για ελαττωματικά προϊόντα, εάν το απαιτήσουν οι πελάτες.
Ε: Δέχεστε παραγγελίες ODM&OEM;
Α: Ναι, παρέχουμε υπηρεσίες ODM & OEM σε παγκόσμιους πελάτες, επίσης προσαρμόζουμε κουτί OEM και συσκευασία σύμφωνα με τις απαιτήσεις σας.
Ε: Ποιο είναι το MOQ;
Α: Το MOQ είναι 10pcs για τα τυποποιημένα προϊόντα. Για τα προσαρμοσμένα προϊόντα, το MOQ πρέπει να διαπραγματευτείτε εκ των προτέρων. Δεν υπάρχει MOQ για παραγγελίες δειγμάτων.
Ε:Πόσος είναι ο χρόνος παράδοσης;
Α: Ο χρόνος προετοιμασίας για παραγγελίες δειγμάτων είναι 3-5 ημέρες, για παραγγελίες χύδην είναι 5-15 ημέρες.
Ε: Προσφέρετε δωρεάν δείγματα;
Α: Ναι, προσφέρουμε δωρεάν δείγματα σε διανομείς και χονδρεμπόρους, ωστόσο οι πελάτες πρέπει να αναλάβουν το φορτίο.
Ε: Πώς μπορώ να παραγγείλω;
Α: 1. Ενημερώστε μας το μοντέλο, το εμπορικό σήμα και την ποσότητα, τον τρόπο αποστολής των ρουλεμάν και θα σας αναφέρουμε την καλύτερη τιμή μας.
2- Επιστολή τιμολόγησης που σας έχει παρασχεθεί και σας έχει αποσταλεί ως τιμή που συμφωνήθηκε από τα δύο μέρη.
3Πληρωμή μετά την επιβεβαίωση του PI και κανονίζουμε την παραγωγή.
4Το υπόλοιπο καταβάλλεται πριν από την αποστολή ή μετά από αντίγραφο του δελτίου φόρτωσης.
